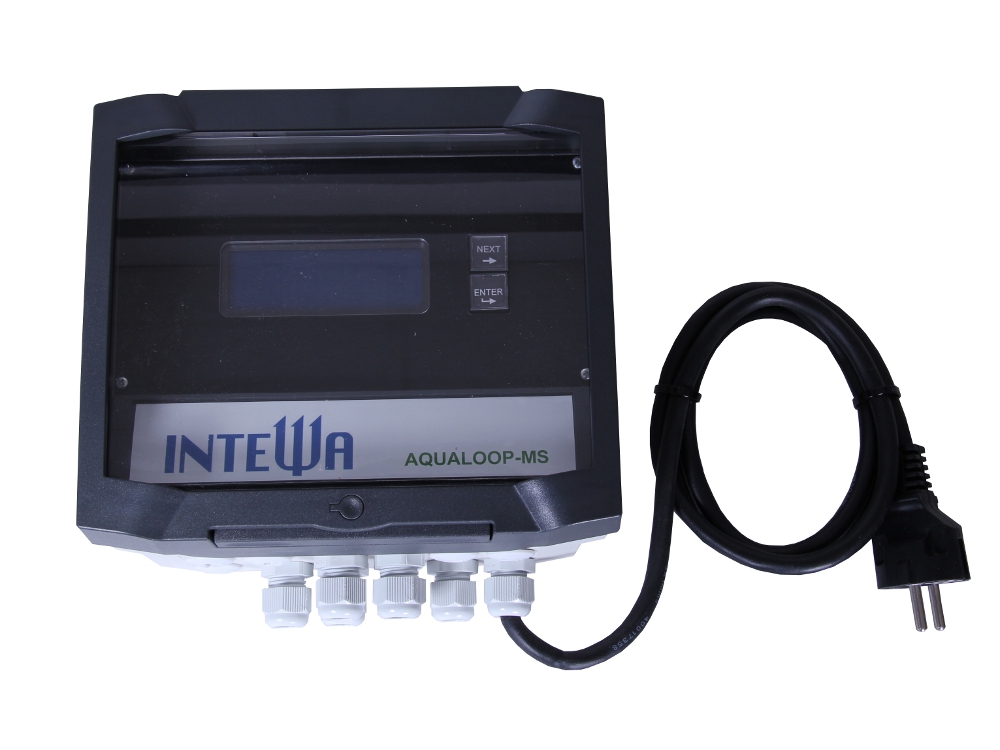

Steuergerät zu AQUALOOP Membranstation 4251173100912

Steuerung: Zu jeder Membranstation gehört eine Steuerung. Diese steuert automatisch die AQUALOOP Wasseraufbereitungsanlage. Von einem beleuchteten LCD Display können bequem die Betriebszustände abgelesen werden.

Kurzübersicht Steuerung:

- einstellbare Förderleistung
- einstellbare Förderzeiten
- Gebläsezeiten stufenlos einstellbar
- integrierte Regelung der Pumpen in Abhängigkeit der Membrananzahl zur Leistungseinsparung und Lebensdauererhöhung
- automatischer Rückspülmodus für wartungsarmen Betrieb
- automatische Schlammentsorgung zur Minimierung der Wartung
- unterschiedliche Betriebsarten wählbar
- automatischer Urlaubsmodus
- Drucksensor für Überwachungsfunktionen optional
- Niedervoltbetrieb bei Kleinanlagen möglich

Einbaumaße Steuerung (H x B x T)197 mm x 199 mm x 110 mm
Einbaumaße inkl. Schaltnetzteil:197 mm x 300 mm x 110 mm
Gewicht inkl. Schaltnetzteil:2.5 kg
Netzanschluss Zentralsteuerung:110 - 230 V AC / 50-60 Hz
Schaltnetzteil Eingang:110 - 230 V AC / 50-60 Hz
Schaltnetzteil Ausgang:24 V DC, 5.6 A
Leistungsausgänge 230 V AC: max. 1,2 kW
- AL-Gebläse30
-120 W (abh. von Membranzahl)
- AL-Schlammpumpe 280 VA
Leistungsausgänge 24 VDC: max. 9 A
- AL-Saugpumpe 30 - 45 W (abh. von Membranzahl)
- AL-Rückspülpumpe120 W
- AL-Gebläse:max. 30 W (optional)
Signaleingang potentialfrei:
- Bioreaktor MIN Schwimmschalter Schließer
- Klarwassertank MIN Schwimmschalter Schließer
- Klarwassertank MAX Schwimmschalter Schließer
Signalausgang potentialfrei:
- Klarwassertank MAX
- OUT Schließer
- Signaleingang analog
- Drucksensor Membranstation:3-Leiter Anschluss, 4-20 mA
- Drucksensor Gebläse3-Leiter Anschluss, 4-20 mASchnittstellenRS232, (auf Anfrage)
Monitoring:GSM, GPRS, Internet (ab 06.2013)
Programmieranschluss:6 pol., RM 2.53
Schutzart:IP54
Schwimmerschalter 2 Stück (BRmin, KWmax)
- FunktionSchließer
- Kabellänge x Querschnitt15 m x Ø8 mm, (2 x 0.75 mm²)
- SchutzartIP68

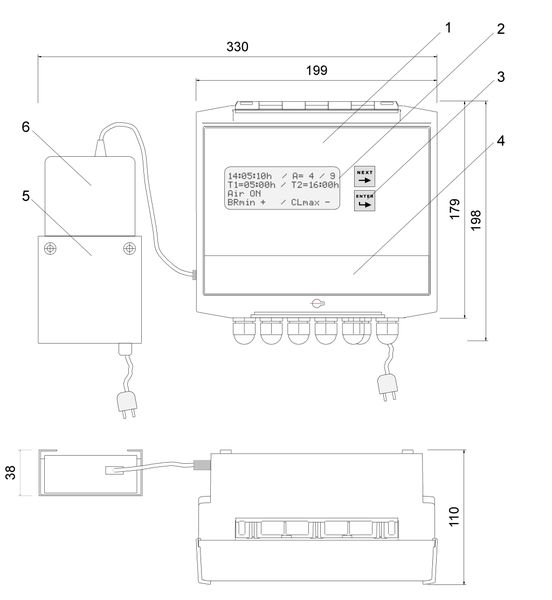

1. Steuergehäuse
4. Kabelklemmbereich
2. LCD-Anzeige
5. Halterung
3. Eingabetasten
6. Schaltnetzteil
