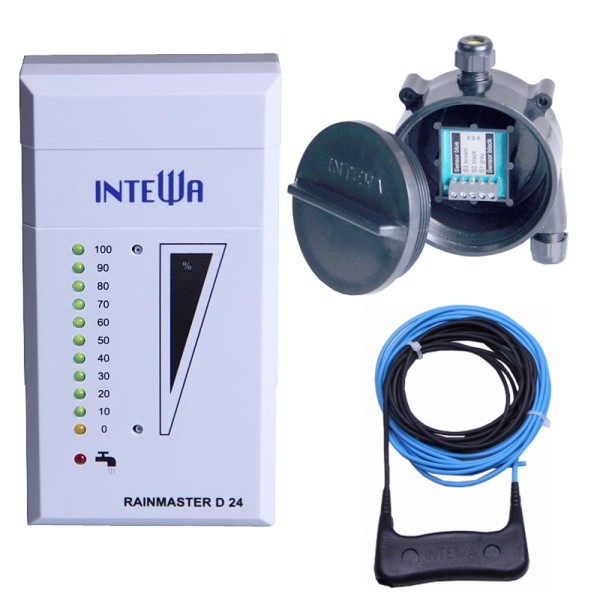

RAINMASTER D 24 Füllstandsmessung und Nachspeisesteuerung

Der RAINMASTER D 24 ist eine Füllstandanzeige für Wassertanks bis 3 m Wassertiefe. Er kann an beliebiger Stelle im Haus montiert werden und ist eine gute Ergänzung für die RAINMASTER Favorit Regenwasserwerke. Bei Regenwasseranlagen mit Unterwassermotorpumpe steuert er gleichzeitig ein Magnetventil zur Trinkwassernachspeisung in eine Zisterne. Das Trinkwasser läuft dann über einen sogenannten „Freien Auslauf” nach DIN EN1717 in einen Trichter und von dort über ein Rohr in die Zisterne.

Automatische Kalibrierung

Die Messung des Füllstandes erfolgt beim RAINMASTER D 24 kapazitiv über ein spezielles, kapazitives PTFE Sensorkabel. Dieses wird einfach von oben in den Tank gehängt. Die Einstellung auf die jeweilige Zisternenhöhe und den Messbereich erfolgt über eine digitale Kalibrierung mittels zweier Taster. Der Schalthub für die Nachspeisung über ein Magnetventil ist mit ca. 2,5 % des Messbereichs vordefiniert, so dass der Trinkwasserzufluss bedarfsorientiert erfolgt. Die Nachspeisefunktion ist zeitüberwacht, so dass eine Fehlfunktion die Nachspeisung automatisch sperrt. Eine automatische Schutzfunktionschaltung verhindert die Ventilverkalkung durch regelmäßiges kurzzeitiges Öffnen des Ventils für wenige Sekunden.

Länge: 35 mm
Breite: 67 mm
Höhe: 125 mm
Länge: Sensorkabel3 m
Länge Steuerleitung: 20 m
Durchmesser Steuerleitung: 6 mm
Messbereich: max. 2.8 m
Ntzspannung: 230 V AC / Hz
Betriebsspannung: 24 V DC
Standbyleistung: 1 W
