WISY Filter Aluminiumdeckel begehbar frachtfrei

Regenwasserfilter zum Einbau in das Erdreich oder zur Freiaufstellung (z.B. bei industrieller Nutzung). Befahrbarkeit nach ATV geprüft. Gehäuse aus Polypropylen (PP). Filtereinsatz aus Edelstahl. Maschenweite des Filtergewebes 0,38 mm.
Filtert Regenwasser von großen Dachflächen bis 3.000 m2

• Ideal für Industrie und öffentliche Gebäude
•  Große Filterwasser-Ausbeute bis maximal 16 Liter pro Sekunde
• Auch zur mechanischen Reinigung von Prozesswässern zur Weiterverwendung einsetzbar
• Entwässerungssicher gemäß DIN EN 752, erfüllt DIN 1989.
• Stabile Konstruktion

Besteht aus:
Gehäuse, Abschlußring mit TÜV-geprüfter Kindersicherung, rutschhemmender Stahldeckel, Filtereinsatz, Grundplatte und 50 cm-Aushebebügel aus Edelstahl. Entwässerungssicher gemäß DIN EN 12056 / EN 752, erfüllt DIN 1989.
Abdeckung begehbar oder befahrbar je nach Filterauswahl.


• Montagefreundlich vor Ort, stabil und betriebssicher auf Dauer !
• Die Revisionsöffnung kann verlängert werden
• Kanalrohre sind aus jeder Richtung anschließbar
• Regenwasserzuläufe mit Muffe
• Wasserausbeute über 90%
• Filtereinsätze aus Edelstahl
• Blindeinsatz zur Außerbetriebnahme erhältlich

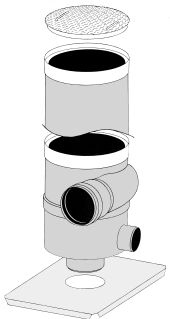

Verlängerung als Zubehör erhältlich

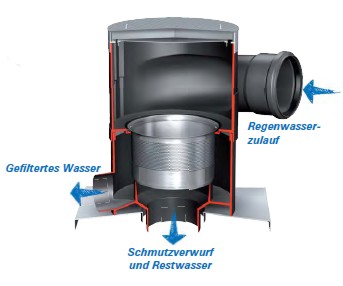

Der Wirbel-Fein-Filter (WFF 300) wird an das DN-300-Kanalrohr angeschlossen. Er filtert das vom Dach kommende Regenwasser senkrecht durch den Adhäsionszylinder, nach dem einzigartigen WISY-Prinzip. Für den tieferen Einbau kann die Revisionsöffnung mit einem Verlängerungsrohr bis zum Niveau der Erdgleiche erhöht werden.

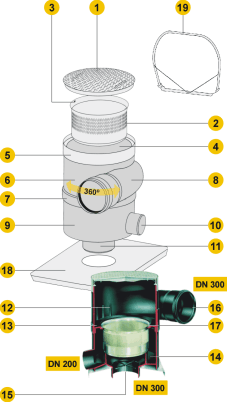

Was ist was?

1. Deckel je nach Filterauswahl begehbar oder befahrbar
2. Filtereinsatz Adhäsionszylinder, komplett aus Edelstahl
3. Aushebestifte
4. Revisionsöffnung
5. Abschluß- oder Zwischenring aus Edelstahl, zur Aufnahme des Deckels oder Verlängerungsrohres
6. Gehäuseoberteil (Polypropylen) um 360° drehbar
7. Oberteil-Einsteckfalz
8. Regenwassereinlauf
9. Gehäuseunterteil (Polypropylen)
10. Filterwasser-Auslauf
11. Kanal-Anschlußstutzen
12. Strömungshemmer
13. Einströmungsebene
14. Stau- und Auslaufraum
15. Durchfallsicherung
16. Muffe mit Dichtring
17. Aufsetz-Dichtring
18. Grundplatte aus Edelstahl, Trägerkonstruktion zur Lastenverteilung
19. Aushebebügel (Verlängerungen als Zubehör)
20. Verlängerungsrohr mit Abschlußring (Zubehör)






    Sonderausführungen, Zubehör, Verlängerungsrohre auf Anfrage
