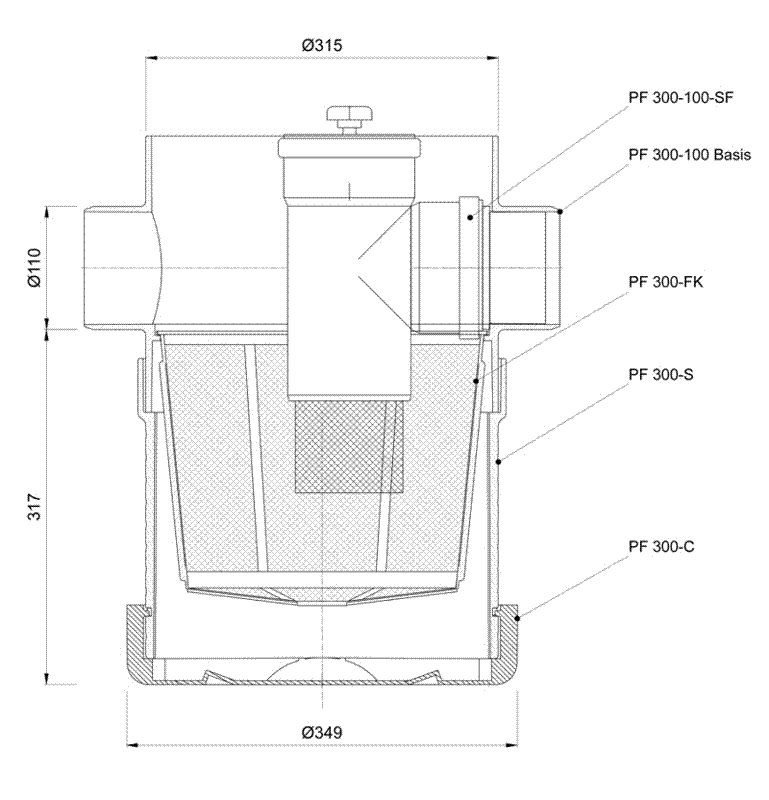

PLURAFIT Filter mit Sedimentations-, Filter- und Abscheideeinsatz

PLURAFIT Filter mit Sedimentations-, Filter- und Abscheideeinsatz, Tankeinbau

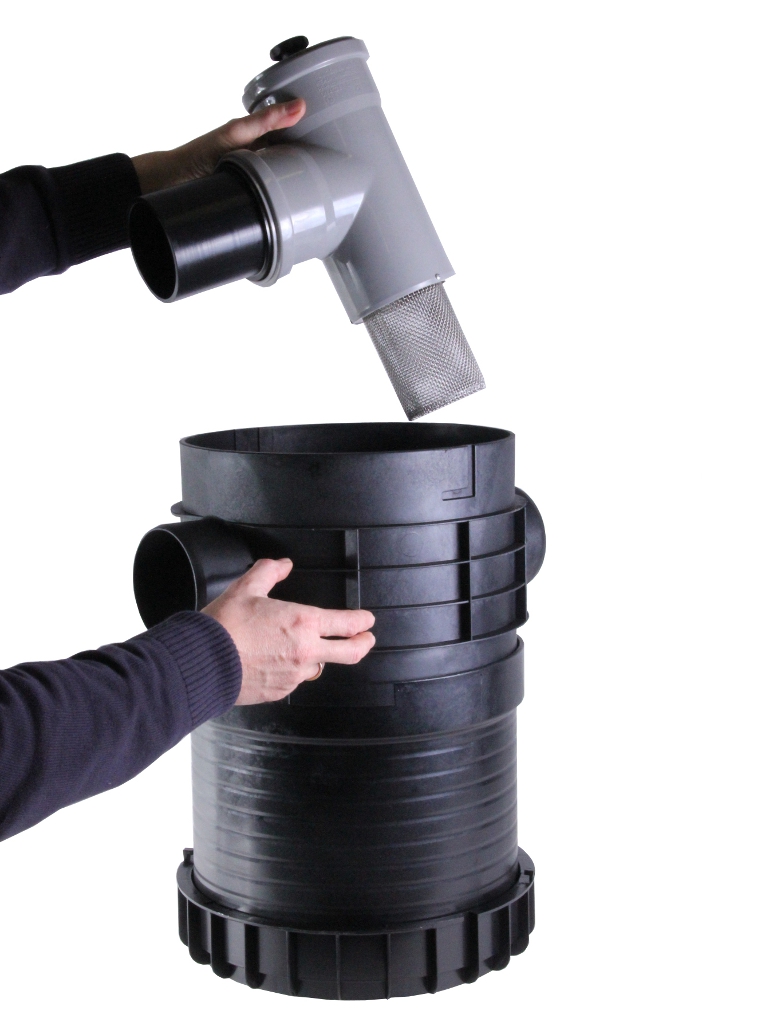

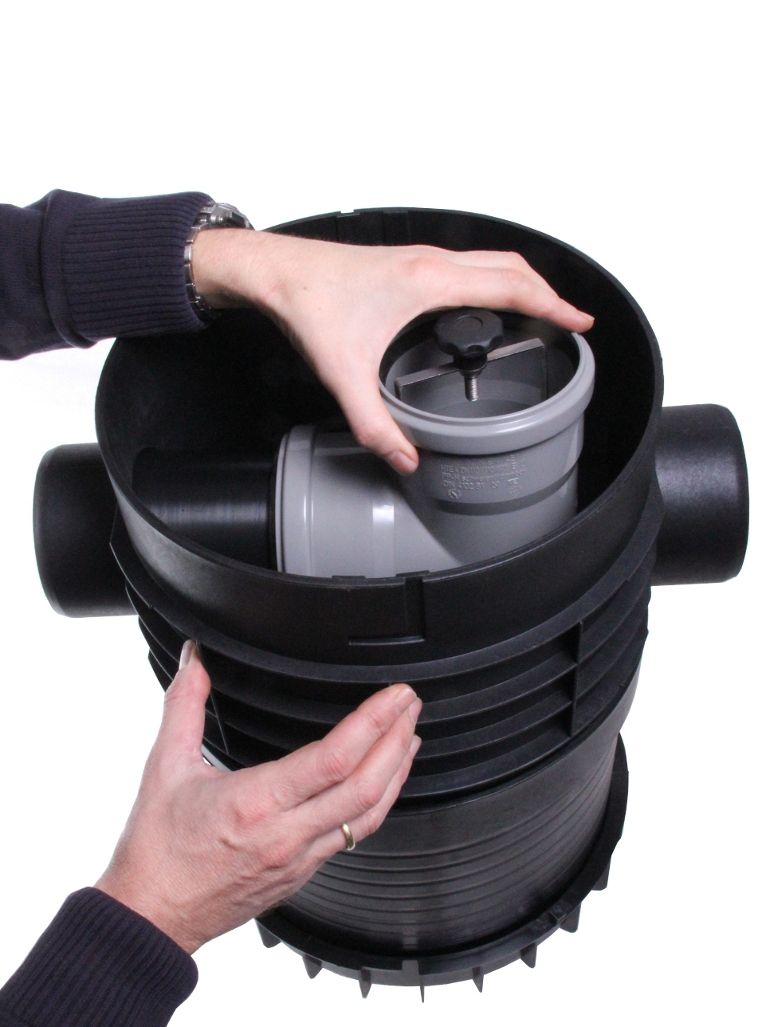

Der PLURAFIT Filter mit Sedimentations-, Filter- und Abscheideeinsatz wird meist zur Vorreinigung von Ablaufwasser gering belasteter Flächen vor Regenwasserversickerungsanlagen eingesetzt. Die Schmutzpartikel des zulaufenden Wassers sedimentieren in dem eingesetzten Filterkorb. Das Wasser fließt anschließend in einer Aufwärtsströmung durch einen Tauchbogen mit Edelstahlsieb in den Überlauf. Fette und Öle werden außerhalb des Tauchbogens abgeschieden. Zu Wartungszwecken kann entweder das Edelstahlsieb einzeln oder der gesamte Einsatz entnommen werden. Der Filterkorb mit dem gesammelten Schmutz lässt sich dann bequem entleeren.

Berechnung der Durchgangswerte nach ATV DVWK 153 bei verschiedenen Regenabflussspenden

Durchgangswert D     Regenabflussspende     A red
0,8                             15 l/sha                       433 m²
0,7                             30 l/sha                       217 m²
0,65                           45 l/sha                       144 m²


Daten Basiselement:
Das PLURAFIT BASIS Element wird für die meisten Produkt-Anwendungen des PLURAFIT Baukastens benötigt.

Abmessung (L x B x H): 425 x 339 x 247 mm
Farbe: Schwarz
UV Stabilisierung: Ja
Öffnungsweite oben / unten: DN 300 (Ø 315 mm)
Anschluss Stutzen seitlich: DN 100 (Ø 110 mm)
Gewicht: 1,75 Kg
Material: PP, verstärkt
Belastungsklasse: PKW (bei entsprechendem Einbau)

Schachtverlängerung:
PLURAFIT PF 300-S ist ein steckbares Schachtstück. Es kann beliebig in Stufen von je 220 mm verlängert werden. Anwendung findet der Schacht als Sammelraum, Filterraum und Verlängerung.

Abmessung (Ø x H): 329 x 268 mm
Farbe: Schwarz
UV Stabilisierung: Ja
Verlängerung bei Stapelung: 220 mm
Anschluss Stutzen seitlich: DN300 (Ø 315 mm)
Gewicht: 1,56 kg
Material: PP, verstärkt
Belastungsklasse: PKW (bei entsprechendem Einbau)

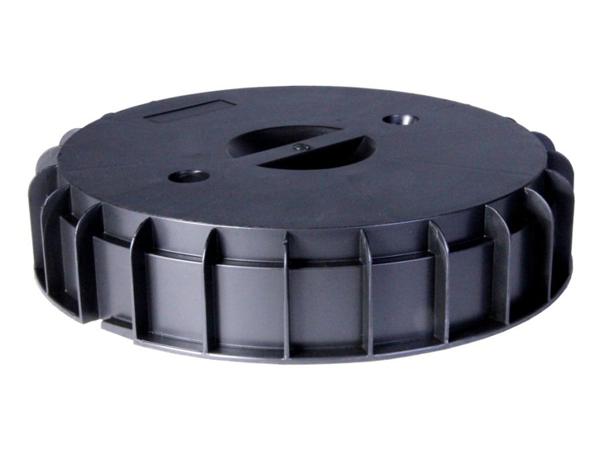

Kappe:
PLURAFIT PF 300-C ist eine geschlossene Kappe, die als Bodenabschluss oder als begehbarer Deckel für viele Produktanwendungen des PLURAFIT Bausatzes verwendet werden kann.

Abmessung (Ø x H): 349 x 71 mm
Farbe: Schwarz

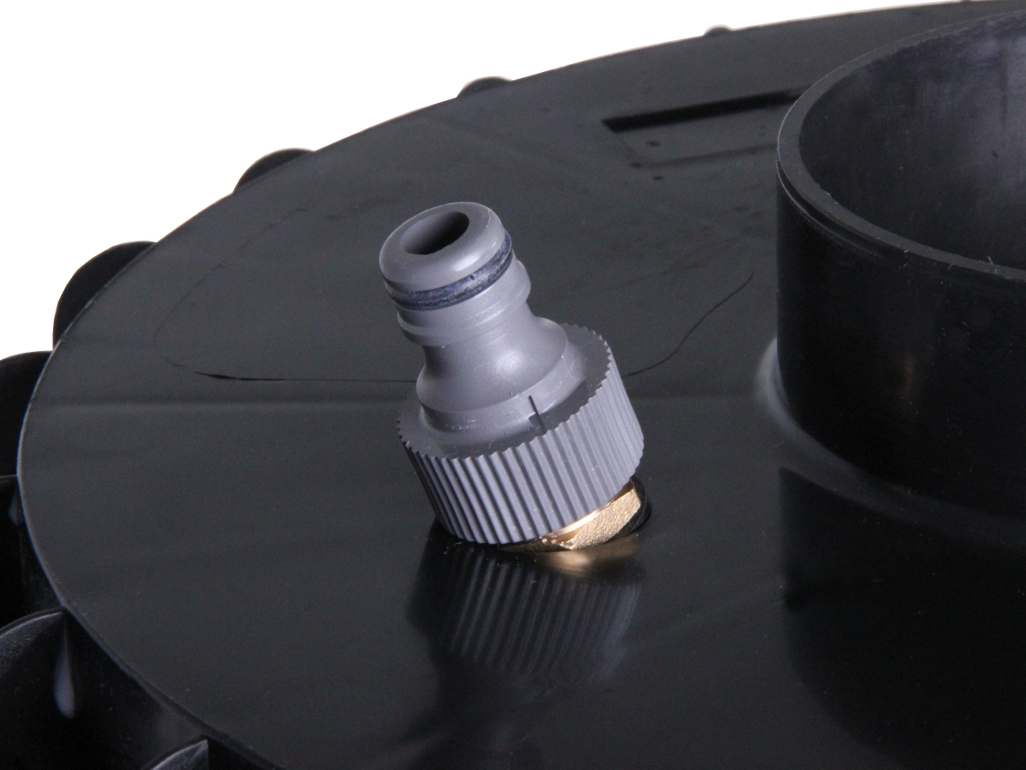

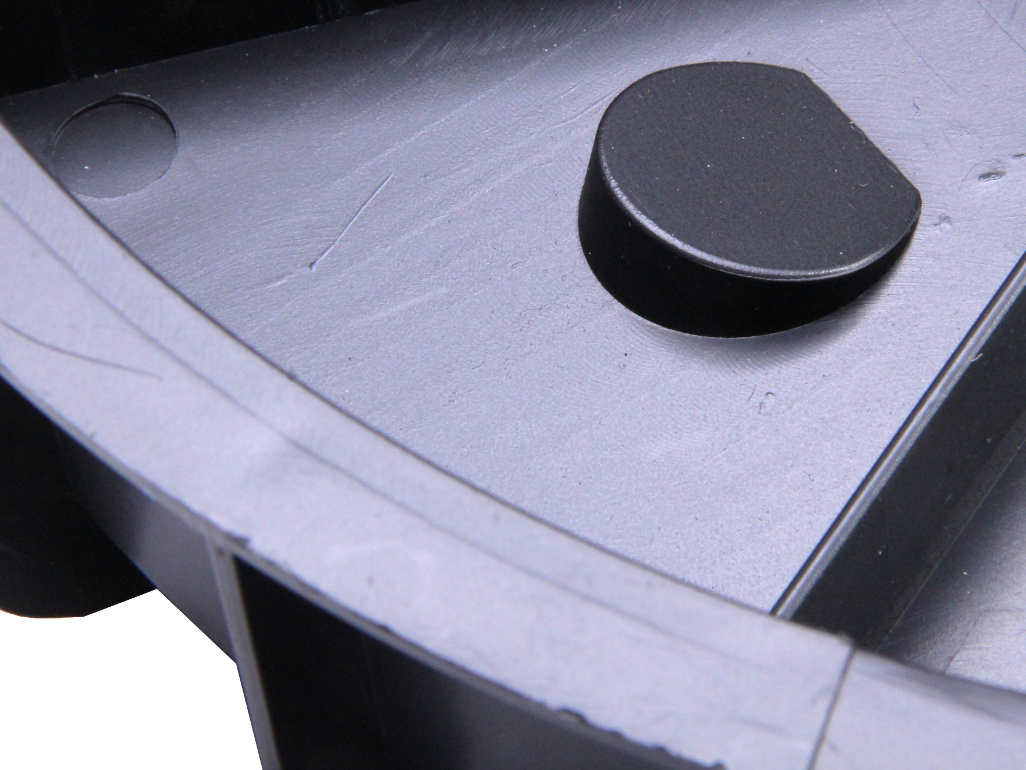

Anschlussmöglichkeit: für 2x Düse PR-RSDS
UV Stabilisierung: Ja
Gewicht: 0,74 kg
Material: PP, verstärkt
Belastungsklasse: PKW (bei entsprechendem Einbau)

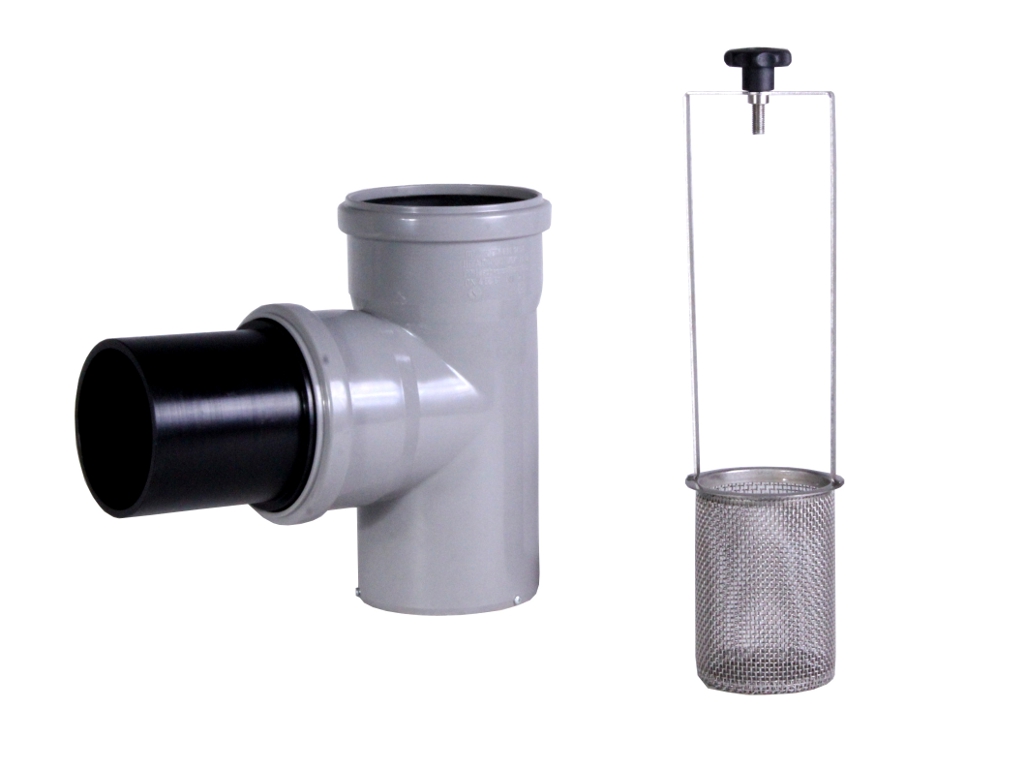

Sedimentations-, Filter- und Abscheideeinsatz:
PLURAFIT PF 300-100-SF ist ein Einbausatz für PF 300-100 Basis. Der so entstehende Sedimentations-, Filter- und Abscheideschachtes eignet sich besonders zur Vorreinigung bei Regenwasserversickerungs und –rückhaltesystemen.

Abmessung (L x B x H): 260 x 127 x 350 mm
Siebmaschenweite: 3 mm
Gewicht: 0,8 kg
Material: Edelstahl, PE

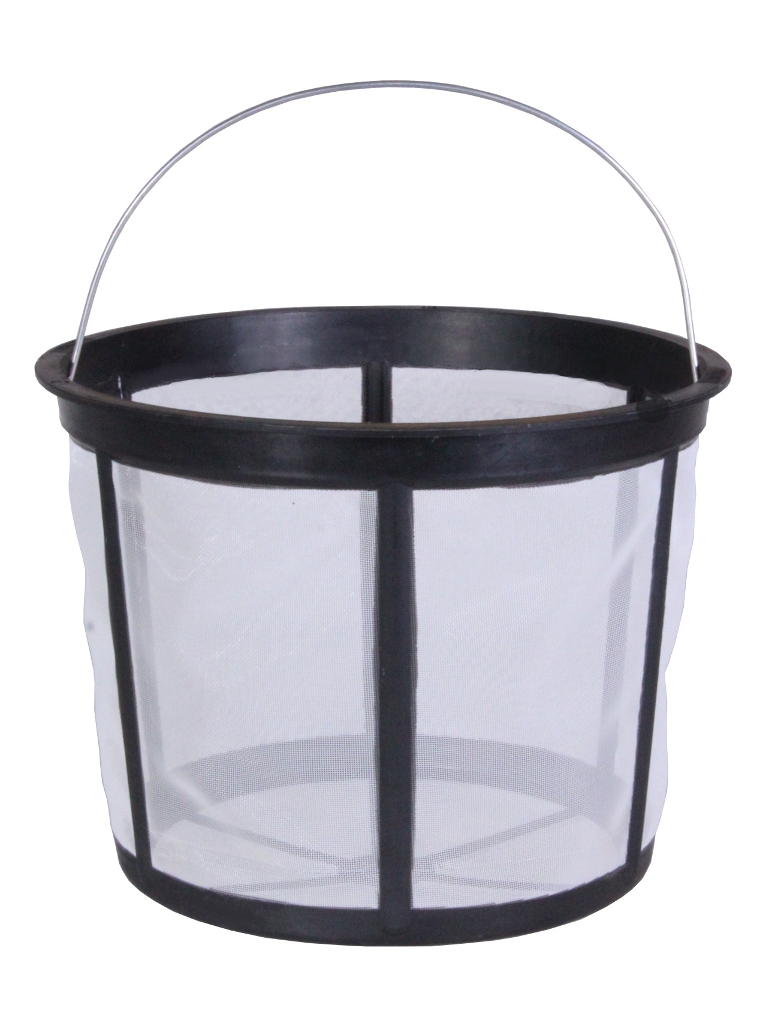

Filterkorb:
PLURAFIT PF 300-FK ist ein Filterkorb, der in PF 300-100 Basis eingesetzt und in zahlreichen PLURAFIT Produktanwendungen verwendet werden kann. Der so entstehende Filter eignet sich zum Beispiel zur Vorreinigung bei Regenwassernutzungsanlagen für die Gartenbewässerung.

Abmessung (Ø x H): 298 x 245 mm
Siebmaschenweite: 1 mm
Gewicht: 0,25 kg
Material: PP
