3P Füllstandanzeige pneumatisch (Standard) frachtfrei

131,01 € *

inkl. MwSt. zzgl. Versandkosten

Sofort Versandfertig, Lieferzeit 1-3 Werktage

  • 5000500
Gerätebeschreibung: Universelles, pneumatisches Füllstandmessgerät mit... mehr
Produktinformationen "3P Füllstandanzeige pneumatisch (Standard) frachtfrei"

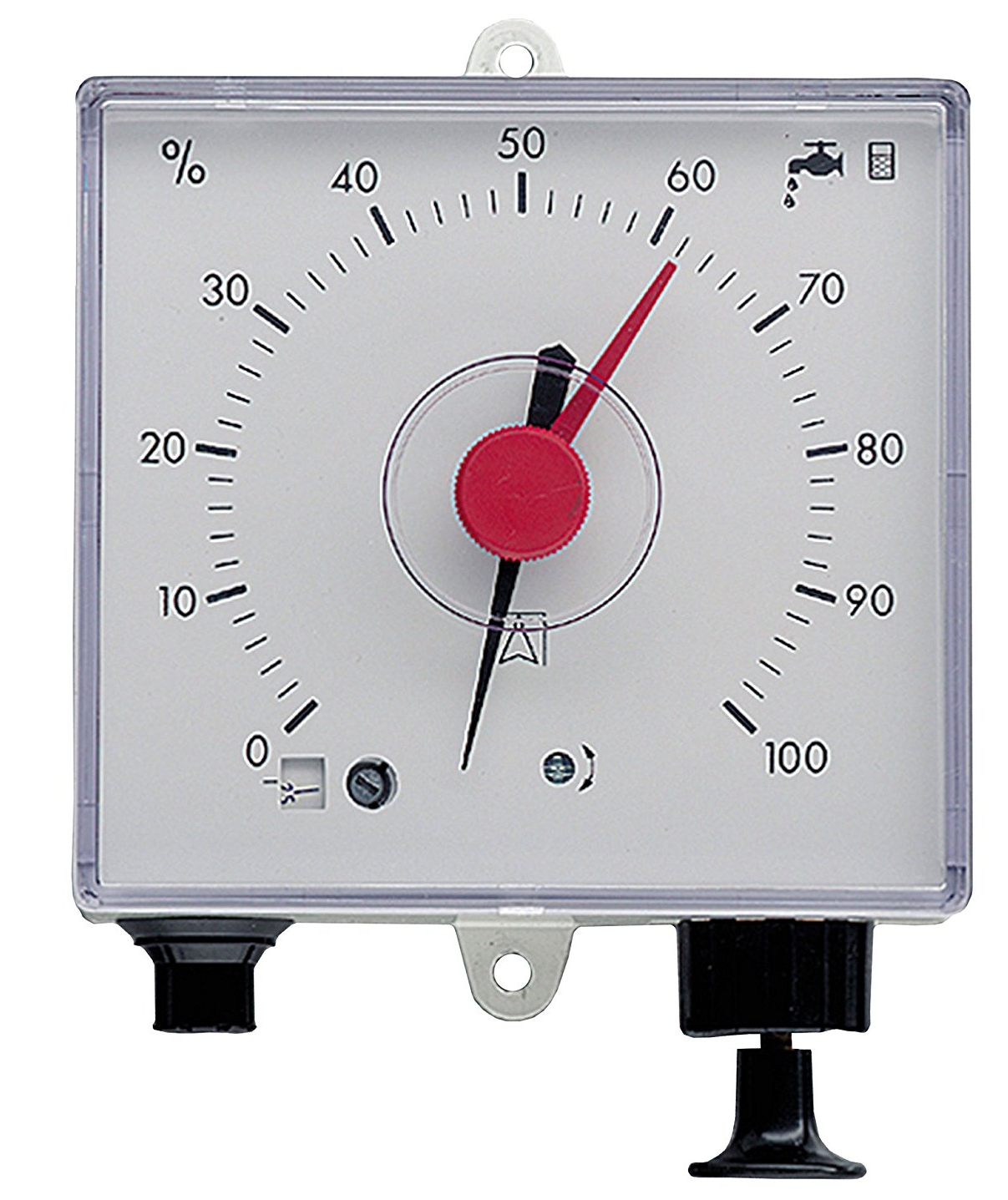

Gerätebeschreibung:
Universelles, pneumatisches Füllstandmessgerät mit Kapselfedermesswerk.
Gehäuse für Wandmontage aus stoß- und schlagfestem Kunststoff.
Stufenlos einstellbar auf Wasserstände zwischen 900 und 2500 mm.
Fernmessung bis 50 m möglich (Messleitung gegen Aufpreis erhältlich).

Funktion:
Beim pneumatischen Messvorgang wird der hydrostatische Bodendruck gemessen, der je nach Standhöhe und Dichte des Lagergutes verschieden groß ist. Man nimmt den Druck in der Regel ca. 20 mm über dem Tankboden ab und wandelt ihn auf dem Ziffernblatt in die gewünschte Dimension um. Das Grundziffernblatt zeigt die Füllhöhe in % an. Mittels der Pumpe des Messgerätes wird im Messleitungssystem pneumatischer Druck aufgebaut, bis dieser mit dem über dem Tankboden lastenden Flüssigkeitsdruck gleich groß ist. Der Zeiger hat jetzt den höchsten Stand erreicht, der durch die Pumpe erzeugte Druck hat die Flüssigkeitssäule im Standrohr verdrängt. Die Luft entweicht perlend aus dem Standrohrende am Tankboden und der Zeiger bleibt in der Messstellung stehen.Gerätebeschreibung: Universelles, pneumatisches Füllstandmessgerät mit Kapselfedermesswerk. Gehäuse für Wandmontage aus stoß- und schlagfestem Kunststoff. Stufenlos einstellbar auf Wasserstände zwischen 900 und 2500 mm. Fernmessung bis 50 m möglich (Messleitung gegen Aufpreis erhältlich).

besteht aus:

  • Lineare Kapselfeder
  • Nullpunkt-Korrektur Messgenauigkeit +/- 3 % vom Skalenendwert
  • Semipermanentanzeige, d.h. die Pumpe schließt im oberen Totpunkt das Meßleitungssystem ab, der Zeiger bleibt vorübergehend stehen und fällt dann sehr langsam wieder ab. Das dadurch erreichte Ölstoppluftpolster schützt die Kapselfeder.
  • Zeiger für Verbrauchskontrolle.
  • Universeller Anschluss für Schlauch oder CU-Rohr mit 6 mm Außendurchmesser


Anwendungsbereich:
Gebrauchslage: senkrecht
Umgebungstemperatur: +5 C bis +550C
Anbringungsort: geschützt vor direktem Witterungseinfluss und Sonneneinstrahlung.

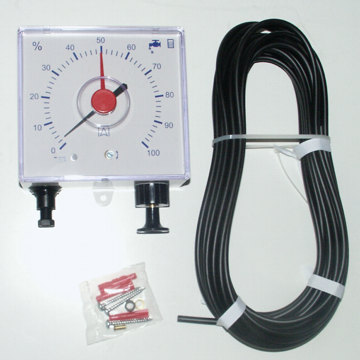

Lieferumfang:
- Pneumatisches Messgerät für Wasser
- Gehäuse aus ABS.
- 10 m PE-Messleitung 4 x 1 mm
- Montage- und Zubehörteile.
- Gewicht : 0,75 kg
